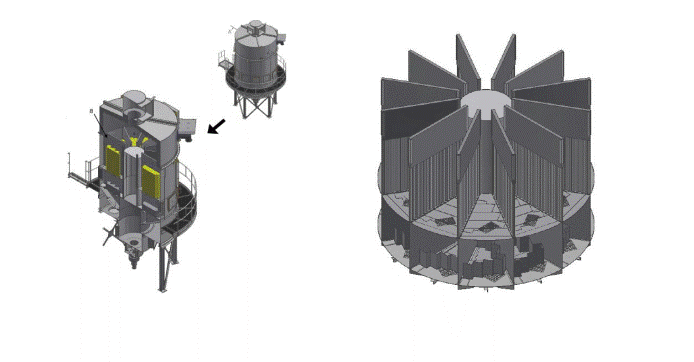

旋转式RTO也称为12室RTO,由一个燃烧室、12个独立区域的蓄热陶瓷室和一个旋转式转向阀组成。通过旋转式转向阀的旋转,就可改变陶瓷蓄热床不同区域的气流方向,从而连续预热有机废气,在燃烧室氧化燃烧后就可去除VOCs。相对于阀门切换式RTO,旋转式RTO由于只有一个活动部件(旋转式转向阀),所以运行更稳定,后期维护费用更低。

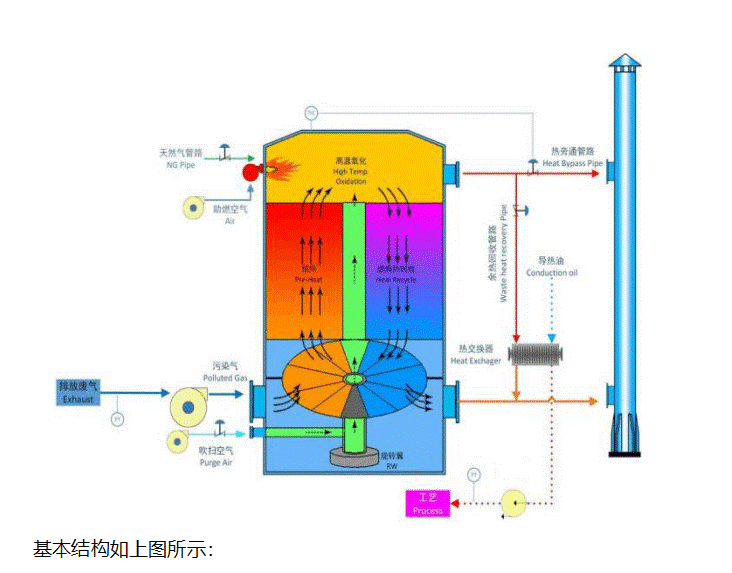

旋转式RTO主要由燃烧室、陶瓷填料床和旋转阀等组成。炉体分成12个室,5个进气室、5个出气室、1个清扫室和1个隔离室。废气分配阀由电机带着连续、匀速转动,在分配阀的作用下,废气缓慢在12个室之间连续切换,其基本结构如下图所示:

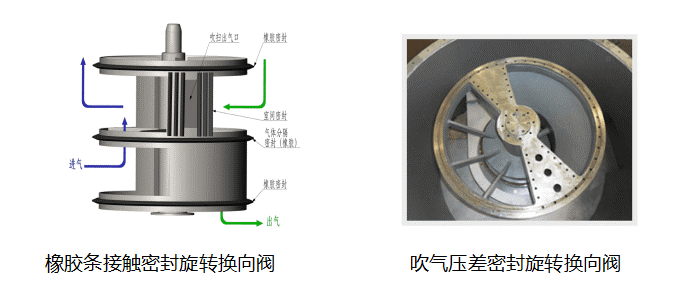

但是旋转式转向阀对密封技术要求很高,目前只有日本、德国所生产的橡胶条接触式摩擦密封的旋转式转向阀可以达到99.5%以上的净化率,老式吹气压差密封技术旋转式转向阀的净化率只能达到97%。
